Esboço - Desenho 2D no 3D, Métodos de Desenho
Se criar um novo perfil usado posteriormente para rotação ou extrusão para 3D ou se desejar editar um perfil existente de um sólido, O VariCAD usa as funções de desenho 2D, num plano de esboço, no espaço 3D. O desenho 2D no 3D, usa as mesmas funções que o editor standard do VariCAD 2D ou o modelador 3D, mas as funções são limitadas apenas ao desenho, edição ou controle de visualização.
Deve selecionar o plano de esboço em primeiro lugar, se criar um novo perfil (veja Criar Sólidos 3D a partir de Perfis 2D ). De outro modo, o esboço é iniciado sempre que deseje editar a forma de um sólido básico 3D ou um elemento sólido (uma parte da árvore booleana).
Visualização de Objetos
O perfil 2D é desenhado numa cor única. Podem ser alterados os modos de visualização dos objetos através das seguintes funções:
![]() | Trocar entre linhas finas ou grossas nos contornos para a visualização no 2D |
![]() | Ligar/Desligar a grelha auxiliar no plano de desenho |
![]() | Trocar a visualização de todos os sólidos 3D, entre arames ou visualização sólida |
O trabalho com o zoom, pan ou rotação da vista ou ainda desfazer-refazer das alterações das vistas, são as mesmas que no 3D. Existem métodos adicionais relacionados com o desenho 2D no plano:
![]() | Define o zoom por 2 cantos de uma janela no plano de trabalho |
![]() | Plano de trabalho perpendicular a uma vista |
![]() | Zoom total no plano de trabalho projetado |
![]() | Selecionar o centro de rotação de uma vista 3D, no plano de trabalho |
Funcionalidade de Desenho 2D
As funções 2D, estão limitadas ao desenho ou edição de linhas, arcos, curvas ou pontos. O esboço não suporta quaisquer comandos de trabalho com textos, dimensões, blocos ou padrões. Pode usar os comandos Copiar e Colar; inserir um desenho existente para o plano de desenho ou guardar os objetos selecionados para um ficheiro. Se existirem objetos não suportados (como objetos de texto) inseridos a partir de outro desenho, são automaticamente eliminados.
Linhas de Construção, Linhas de Construção Temporárias
As linhas de construção podem ser usadas do mesmo modo que no modo 2D. No esboço, é muito conveniente o uso de linhas de construção temporárias (linhas guia) para o desenho 2D de linhas, multilinhas ou outros objetos – veja Linhas de Construção Temporárias. Se criar ou editar um perfil usado para rotação, o eixo de rotação é mostrado e é de facto outra linha de construção. As linhas de construção standard e as linhas de construção temporárias ou os eixos de rotação, são distinguidos por uma cor diferente.

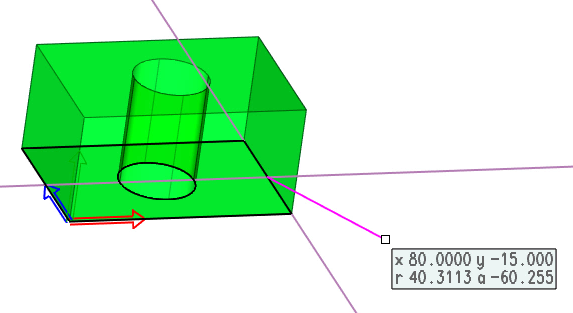

Exemplo de linhas de construção temporárias no esboço. As linhas temporárias estão na última localização inserida durante o desenho de linhas.
Trabalho com Objetos 3D
Durante a definição de uma localização no plano de desenho 2D, pode selecionar a localização no espaço 3D. O resultado é o ponto projetado mais próximo da perpendicular, no plano de desenho. Clicar no ícone seguinte na barra de ferramentas de localização 2D, para permitir:
![]() | Localização 3D projetada para o plano de desenho |
Pode também clicar nas teclas ‘q’ ou ‘!’ para permitir a projeção da localização 3D no plano de esboço.
Pode também criar novos objetos 2D (linhas, arcos ou curvas) como uma intersecção de um sólido 3D selecionado e um plano:
![]() | Objeto 2D como Sólido X Plano de Esboço - SXDP |
![]() | Objeto 2D como Superfície X Plano de Esboço - PXDP |
