Bibliotecas de Peças Mecânicas

Todas as peças mecânicas podem ser encontradas sob o menu Peças. Estão disponíveis as seguintes peças:

  • Parafusos
  • Porcas
  • Anilhas
  • Chavetas e Cavilhas
  • Freios
  • Rolamentos SKF
  • Rolamentos ZKL
  • Perfis Normalizados (aço estrutural)
  • Flanges
  • Veios Dentados (apenas para o 2D)
  • Pernos Roscados (apenas para o 2D)

As peças são criadas de acordo com os seguintes standards:

  • ANSI
  • DIN
  • JIS
  • CSN EN ISO

Todas as peças têm atributos pré-definidos relativamente a nomes e atributos. Os nomes indicam a definição da peça e dimensões básicas de acordo com o standard escolhido. Estes dados são usados na criação das Listas de Materiais. As flanges e as vigas, têm a intenção de serem modificadas posteriormente, ao contrário dos parafusos, porcas, rolamentos e outros.


Seleção de Peças Mecânicas

Selecione o standard e o tipo de peça (parafuso, anilha, etc.) do menu Peças. O menu dos ícones, surge e daí pode escolher uma peça específica, tal como uma porca hexagonal. Para definir as dimensões, pode escolher:

  • Uma dimensão básica da lista. As outras dimensões vão depender desta dimensão básica. Por exemplo, para definir um rolamento, selecione o diâmetro do veio.
  • Uma dimensão básica da lista, depois as outras dimensões da lista. Por exemplo para definir um parafuso, selecione o diâmetro do parafuso. Depois surge uma lista com os comprimentos disponíveis, que dependem do diâmetro escolhido.
  • Uma dimensão básica da lista, depois as outras dimensões manualmente. Por exemplo para definir um perfil normalizado, selecione as dimensões do perfil e introduza depois o comprimento total deste.

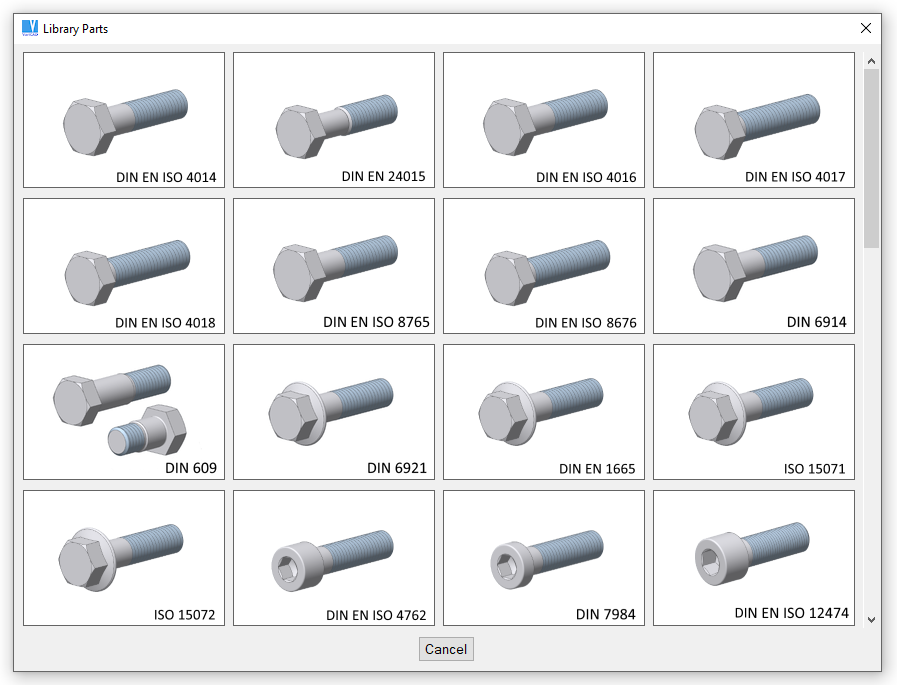

Exemplo de seleção de parafusos DIN


Configuração da Caixa de Diálogo de Seleção das Peças Mecânicas

No comando “CFG”, é possível selecionar “Definições de Seleção dos Objetos da Biblioteca” e depois configurar:

  • Tamanho da imagem no painel de seleção (seleciona o tipo de parafuso, tipo de rolamento...)
  • Tamanho da imagem no painel de definição das dimensões (seleciona o tamanho como por exemplo M10, M12...)
  • Se as imagens no painel de definição das dimensões, são transparentes

Existem dois tamanhos de imagem disponíveis. Para 4k, é apenas usado o tamanho grande.


Inserção de Peças Mecânicas no 2D

Quando se definem as dimensões das peças no 2D, é possível também selecionar o método de desenho em que a peça vai ser inserida. Por exemplo, quando está a definir um perfil normalizado, é possível escolher aplicar um padrão ou não na secção. Quando se está a definir um parafuso, é possível escolher inserir uma vista frontal, esquerda (vista axial) e cabeça.


As peças mecânicas são inseridas como blocos e possuem pontos de ligação pré-definidos. Para mais detalhes na inserção de blocos, veja Inserir Blocos.

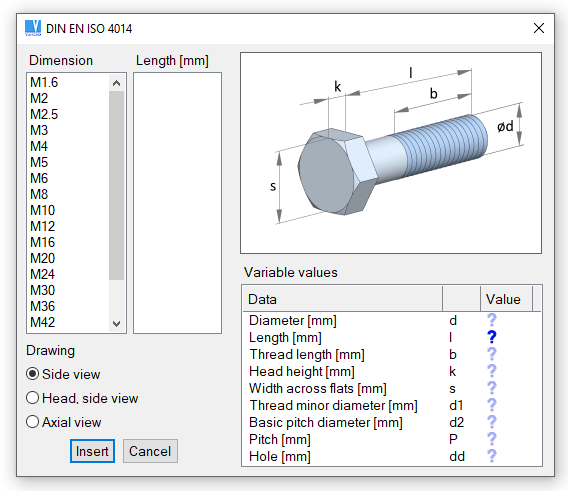

Seleção de peças mecânicas - Parafuso 2D, as dimensões ainda não estão selecionadas.


Inserção de Peças Mecânicas no 3D

Quando a definir as dimensões das peças no 3D, pode:

  • Pré-definir dimensões (ver abaixo).
  • Selecionar se a peça é inserida como uma nova peça, ou se substitui uma peça já definida. Um exemplo de substituição, é a troca de um parafuso por outro. Se as peças forem substituídas pelo nome, pode substituir todas as peças idênticas de um ficheiro. Veja também Seleção de Sólidos.

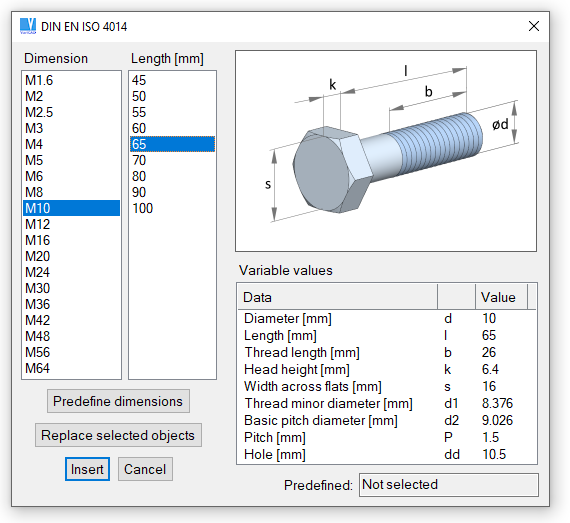

Seleção de peças mecânicas - Parafuso 3D, as dimensões já estão definidas


Pré-selecionar Dimensões

Quase todos os tipos de peças mecânicas, permitem a pré-seleção de uma ou mais dimensões. Estas dimensões podem ser medidas quer no espaço 3D, ou copiadas de uma peça similar existente. Por exemplo – ao inserir um parafuso, é possível selecionar outro parafuso e as suas dimensões são então pré-selecionadas na caixa de diálogo corrente.


As dimensões pré-selecionadas, são marcadas por ícones correspondentes, na lista de dimensões. Os ícones distinguem a situação, quando uma dimensão é menor que, igual ou maior que o valor pré-selecionado, ou se cumpre ou não. Veja as imagens nos exemplos seguintes.


Os valores medidos individualmente são:

  • Especificação da rosca
  • Diâmetro (normalmente o diâmetro nominal)
  • Diâmetro exterior – se deve ser distinguido do diâmetro nominal
  • Diâmetro interior, similar como o diâmetro exterior
  • Comprimento
  • Largura
  • Altura
  • Espessura

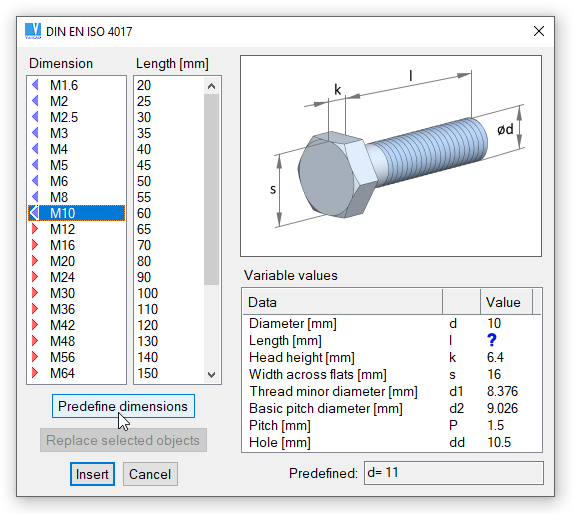

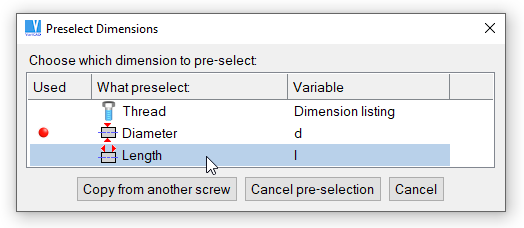

Selecione “Pré-definir dimensões” para medição do comprimento. A especificação da rosca, já está pré-definida.


Selecione a medição do comprimento do parafuso.

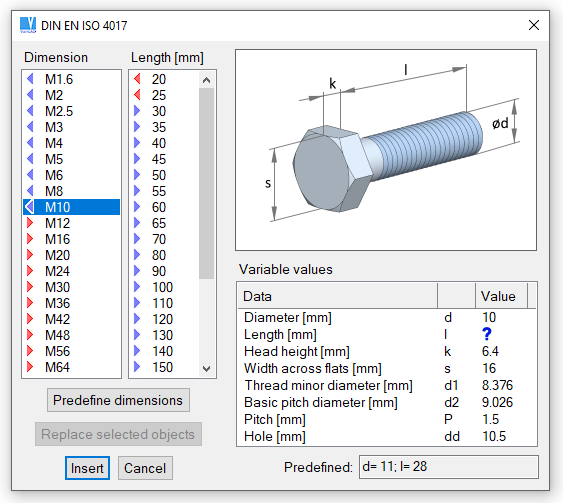

Os comprimentos pré-definidos, estão marcados na lista, por ícones correspondentes.


Opções Disponíveis para Peças Mecânicas no 3D

Depois de fazer clique com o botão direito do rato numa peça mecânica a partir da biblioteca ou da seleção de várias peças, o menu de pop-up contém opções relacionadas com as peças da biblioteca. Estas podem ser a inserção de contra-peças, alteração de dimensões ou tipo (standard).


Inserir Contra-peças, Inserir Porcas em Parafusos

De acordo com a situação, o menu oferece:

  • Inserção de uma porca, se clicar num parafuso
  • Inserção de uma porca, se clicar numa superfície roscada exterior
  • Inserção da anilha correspondente em ambas as situações
  • Inserção de um parafuso, se fizer clique com o botão direito do rato numa superfície de um furo cilindrico
  • Inserção de um parafuso, se fizer clique com o botão direito do rato numa superfície de um furo roscado
  • Inserção de um rolamento ou de um freio, se fizer clique com o botão direito do rato numa superfície cilindrica externa
  • Inserção de um rolamento ou de um freio, se fizer clique com o botão direito do rato numa superfície de um furo cilindrico

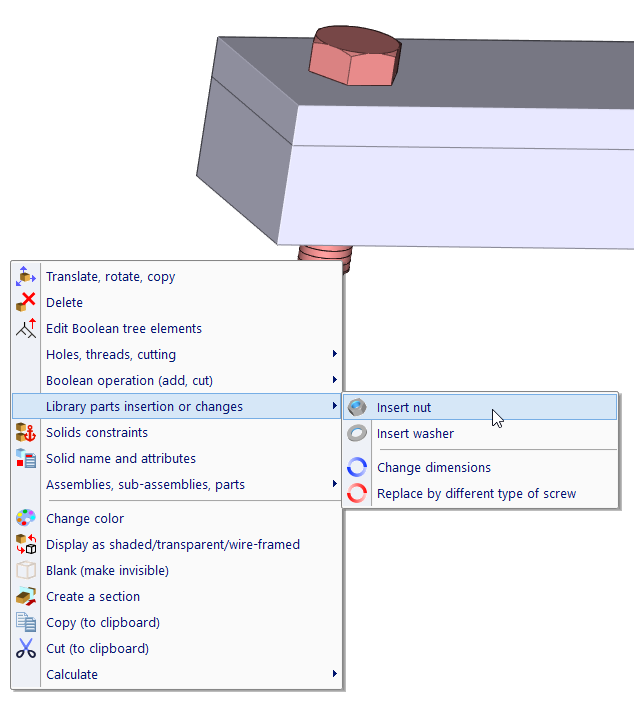

Clique com o botão direito do rato, é selecionado um menu de pop-up relacionado com as peças mecânicas

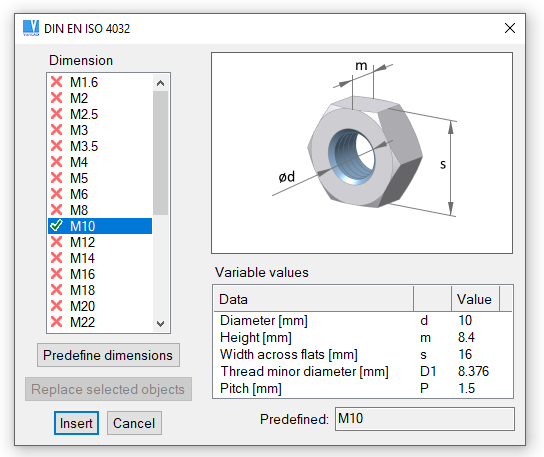

Um painel com a rosca pré-selecionada, da porca correspondente. A especificação da rosca, é definida de acordo com o parafuso detetado.


Alterar Dimensões ou Tipo (Standard Diferente)

O clique com o botão direito do rato, oferece também a alteração de dimensões da peça detetada. Por exemplo, é possível alterar o comprimento de um parafuso existente, diâmetro, rosca, etc. As dimensões na caixa de diálogo, são pré-selecionadas de acordo com as dimensões da peça detetada.


Além das alterações de dimensão, é também possível alterar o tipo (standard correspondente) do objeto selecionado. De novo, as dimensões na caixa de diálogo, estão pré-selecionadas.


Alterar Várias Peças da Biblioteca

Também estão disponiveis opções que permitem a alteração de dimensão ou tipo, das peças da biblioteca, se forem selecionados vários objetos ou se estes forem selecionados a partir do esquema de montagem. Estas opções estão ativas, se todos os objetos selecionados forem peças mecânicas da biblioteca e se todos tiverem a mesma dimensão ou forem do mesmo tipo (mesmo standard).


Selecionar Peças da Biblioteca – Seleção de Filtros

Existem novas funcionalidades relacionadas com as bibliotecas de peças mecânicas, completamente disponíveis para peças inseridas na versão 2020-1.0 ou superior. Obviamente, estas requerem novos dados, que não estão presentes em ficheiros mais antigos. Algumas funcionalidades, estão presentes para peças de bibliotecas antigas, de modo similar como quaisquer outros objetos 3D. Fazer clique com o botão direito do rato numa superfície roscada, oferece as mesmas opções para peças antigas, como para as mais recentes.

Para assegurar que o utilizador seleciona as peças da biblioteca que suportam as funcionalidades avançadas, é possível trocar o modo de seleção no espaço 3D. Para tal, faça clique com o botão direito do rato numa área vazia e escolha “Método de seleção” a partir do menu. Depois, selecione “Detetar peças da biblioteca, funcionalidades avançadas”. Nesta etapa, apenas as peças que contêm os dados necessários, vão ser detetadas. Para terminar este modo de seleção, faça ESC.


Modificar Peças Mecânicas no 3D

As peças mecânicas, são criadas de acordo com os standards respetivos e não devem modificados. Se tentar editar a forma da peça mecânica da biblioteca, é apresentada uma mensagem de aviso. Os perfis normalizados ou a flanges, podem ser editados sem qualquer mensagem de aviso.


Modificar Contra-peças, Furar Furos para Parafusos

Se possível, algumas peças mecânicas possuem um método definido de corte noutros sólidos. Por exemplo, se quiser criar um furo para um parafuso, pode ser usado o parafuso como “ferramenta de corte” e assim criar o furo como uma cópia negativa exata da parte cilindrica do parafuso. Se selecionar a modificação correspondente da contra-peça, é criado um furo com um diâmetro maior que o diâmetro do parafuso. O diâmetro do furo, é criado de acordo com o standard, relacionado com o diâmetro do parafuso. Para mais informação relacionada com as operações Booleanas, veja Operações Booleanas.


Um parafuso inserido no material completo, é selecionado como ferramenta para corte Booleano.

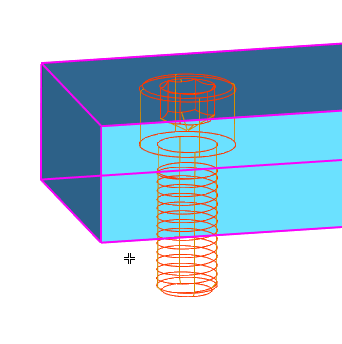

Seleção de um sólido a partir do qual a ferramenta (parafuso) vai ser cortada (isto vai criar o furo).

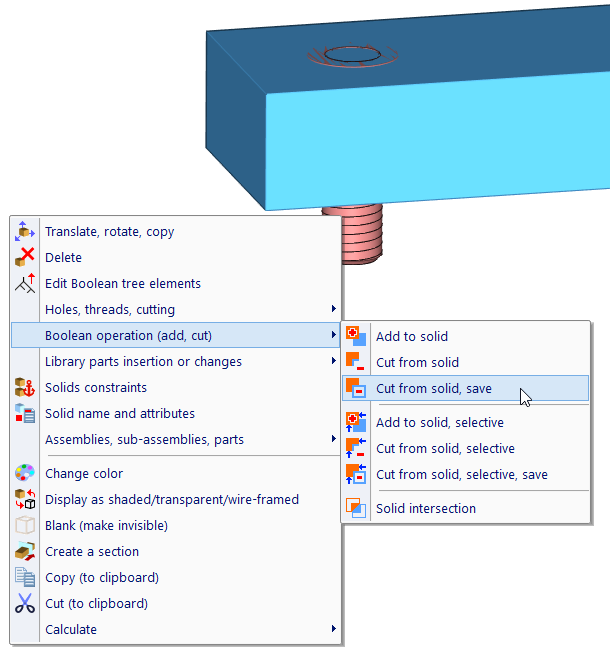

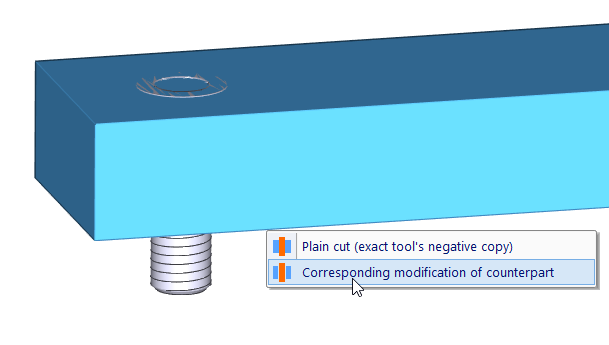

Menu com opção Corte plano vs. Modificação

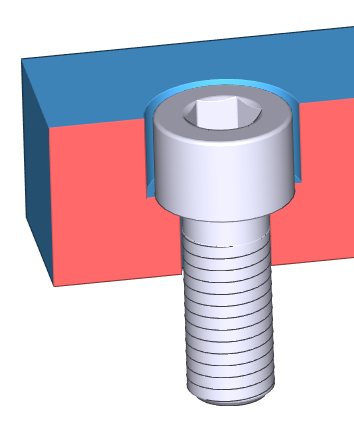

Um sólido na secção, depois da modificação.

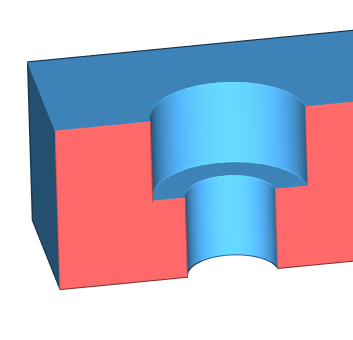

Um sólido na secção depois da modificação, sem o parafuso
