Resolução de Problemas no 3D
O VariCAD fornece ferramentas para resolver problemas ou para reparações parciais de dados internos corrompidos, ficheiros ou objetos carregados a partir do STEP.
Ferramentas para Reconstruir Estruturas de Dados 3D
 | Regenerar Todos os Objetos 3D - REGALL |
Este comando reconstrói todos os objetos do espaço 3D. No caso de erro de dados interno, os sólidos correspondentes, são explodidos em elementos simples e singulares. É criado um novo grupo 3D, para cada sólido com erros e os elementos são adicionados a este grupo.
A regeneração de todos os objetos, pode detetar possíveis problemas, durante a edição da forma do sólido.
 | Regenerar Todos os Objetos 3D e Reparação das Transformações - REGTRAN |
Este comando reconstrói os objetos de modo similar ao comando REGALL. Mais, este comando repara os dados relacionados com a transformação (localização) de cada objeto. A reparação das transformações, pode ajudar nos casos em que os sólidos não podem ser editados.
Ambos os comandos, REGALL e REGTRAN, causam o fim do histórico das alterações de edição. É criado um novo histórico (Desfazer – Refazer dos comandos) desde o zero.
 | Converte um Sólido para Objeto Importado - TOIMP |
Este comando converte um sólido selecionado, para um objeto importado. Depois da conversão, todo o histórico da criação dos sólidos, é perdido. A nova geometria do objeto, pode ser alterada, do mesmo modo que a geometria dos sólidos importados a partir de um STEP. Apenas as novas operações booleanas e os novos boleamentos, podem ser executados.
Se encontrar um problema, quando um sólido existente não poder ser editado e as alterações de edição causarem explosão em elementos simples, faça o seguinte:
- Feche o ficheiro sem guardar.
- Abra o ficheiro de novo.
- Converta o sólido com erros (antes de ser explodido de novo) para um objeto importado.
Além da forma existente poder ser modificada apenas por corte, adição ou operações de boleamento, outras edições não devem causar erros.
Ferramentas de Reparação Sólidos com Erros a partir de STEP
Raramente, alguns objetos carregados a partir de um ficheiro STEP, podem ter as normais invertidas – quer todas as normais ou todo o sólido, ou uma ou algumas normais separadas. Isto é causado por dados corrompidos, guardados para o STEP, por outro software. As normais invertidas, podem ser descritas como “dentro para fora” da superfície ou sólido.
As superfícies com normais invertidas, podem lembrar sólidos com superfícies em falta, mas existe uma diferença – não é possível detetar uma superfície com uma normal invertida. No caso de uma superfície em falta, pode ver outras superfícies do lado de trás, por uma abertura.

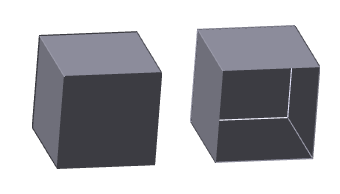

Um sólido que contém uma superfície com uma normal invertida a um sólido com uma superfície em falta
Use os comandos seguintes para gerir as normais invertidas, num sólido selecionado:
 | Inverter Todas as Normais - INSIDEOUT |
 | Inverter as Normais Selecionadas - INSOUTSEL |
Ferramentas de Reparação de Ficheiros com Erros
Se um ficheiro criado no VariCAD, não poder ser aberto de novo, os comandos de reparação podem ajudar a resolver este problema:
 | Recuperação de Ficheiros - RECOVERY |
Selecione um ficheiro a partir da caixa de diálogo. Opcionalmente, pode selecionar abrir o ficheiro, sem secções ativas. O comando reconstrói algumas estruturas de dados interna e o ficheiro pode ser aberto de novo.
Se o formato nativo do VariCAD, não poder ser aberto, é causado por uma falha de energia durante a gravação do ficheiro ou quase depois de ter sido guardado pelo VariCAD. Nesse caso, a recuperação do ficheiro não consegue ajudar.
Outro método de como o ficheiro pode ser recuperado, é inserir um ficheiro corrompido para o espaço 3D existente ou área 2D. Este método, pode inserir apenas peças 3D ou 2D. Se a peça 3D estiver estragada, pode recuperar pelo menos a peça 2D.
