Criar Objetos de Texto
Existem vários modos para adicionar texto aos seus desenhos: como linhas singulares de texto, como notas de até 10 linhas ou inserido de um ficheiro de texto. O texto pode ser inserido como horizontal ou desenhado segundo um ângulo especificado. Veja Editar Texto para detalhes ou modificar o texto existente.
 | Atributos Texto - TXA |
É possível definir os seguintes atributos de texto:
- Altura do texto
- Ângulo do texto - ângulo da linha de texto (linha singular de texto ou o ficheiro de texto é inserido como horizontal e o ângulo pode ser alterado mais tarde)
- Inclinação do texto - o ângulo das letras individuais
- Espaçamento da linha - relativo à altura do texto
- Largura do texto - relativo à altura do texto
- Ponto de inserção do texto
- Fonte do texto

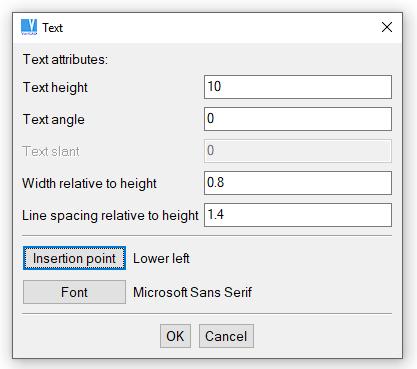

Janela de Atributos de Texto
Codificação do Texto, Fontes de Texto
Todos os objetos de texto, usados no VariCAD, são codificados em Unicode. Contudo, existem algumas limitações, se selecionar fontes de texto. O VariCAD trabalha com dois tipos de fontes:
- Fontes do VariCAD, como a VariCAD standard. Estas fontes, estão sempre disponíveis, mas contêm um conjunto limitado de caracteres. A fonte VariCAD Standard, suporta a codificação Europeia Ocidental, Europeia Central e a Cirílica.
- Fontes True type. Estas fontes, estão disponíveis a partir do sistema operativo. Os sistemas operativos do Windows, oferecem diferentes tipos de fontes, quando comparado com os sistemas Linux. Estas fontes, normalmente, contêm os carateres do conjunto Unicode.

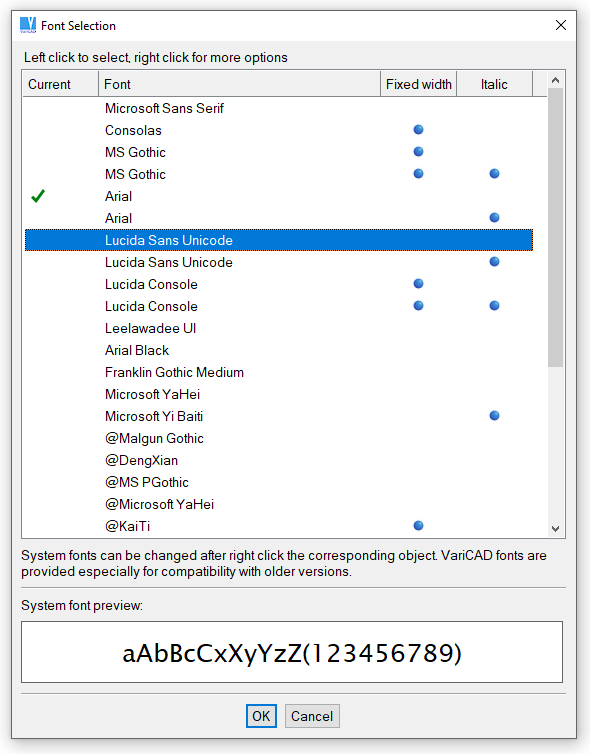

Seleção da fonte de texto
Writing Text from Up to Down
O texto no VariCAD, é escrito da esquerda para a direita. Se necessário, existe também a possibilidade de escrever linhas simples de texto, de cima para baixo, em Chinês, Japonês ou Coreano, sob o Windows. Selecione uma fonte true-type, cujo nome comece com o carácter @ - por exemplo, uma fonte chamada @Gulim. Então, defina o ângulo do texto para -90 graus. As fontes True type, cujo nome comece com @ e que possua caracteres Chineses, Japoneses ou Coreanos, rodados em 90 graus.
Não existe possibilidade de escrever textos da direita para a esquerda, na versão atual do VariCAD.
O Windows 10 pode não ter todas as fontes pré-definidas, instaladas por defeito.
 | Nota (Linhas Múltiplas) - NOTE |
Uma nota é um objeto singular que contém até 10 linhas de texto. As notas são inseridas por arrasto e é possível definir uma largura de texto em função de 2 distâncias.
 | Linha de Texto - TEX |
As linhas de texto singulares são desenhadas em modo horizontal. Primeiro deve ser localizado o ponto de início do texto e depois o tipo de texto. Carregue em Enter para terminar cada linha. Antes de selecionar o ponto de início do texto, pode:
 | Copiar os Atributos de Texto - usar os atributos de um objeto de texto selecionado. |
 | Inserir Ficheiro de Texto - TXI |
Insere texto de um ficheiro para o desenho. Selecione o ficheiro e depois o canto inferior esquerdo da primeira linha de texto. É-lhe pedido para confirmar cada linha e pode interromper a inserção e redefinir a posição das linhas seguintes. É possível também cancelar a inserção antes de chegar ao fim do ficheiro.

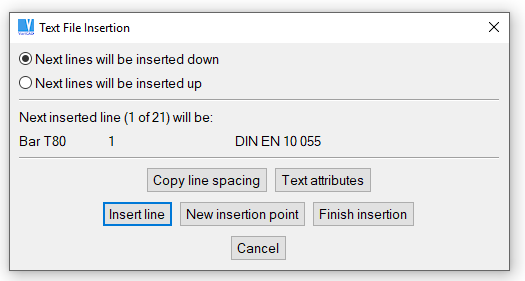

Janela de Inserção de um Ficheiro de Texto
